LNG & LPG 초저온 인슐레이션 삼건세기㈜


- 현재 동종업계에서 적용 중인 POLYURETHANE FOAM 대비 두께는 얇아지면서 열전도효율은 향상된 제품을 개발하였습니다. 이는 자재 및 시공 단가가 30% 낮아지면서 공정진행률도 개선되는 제품입니다.

- 당사의 에어로폴리는 현재 LNG & LPG LIQUID/VAPORIZER PIPE LINE 및 TANK SPRAY에 적용 가능한 수준으로 개발이 완료되어 다양한 고객사에 시공중에 있습니다.

- 이 개발품은 동일한 열전도효율이 적용되는 부분에 있어서 우레탄폼보다 열전도율이 낮은 에어로젤을 1 LAYER에 우선 적용하므로 INSULATION의 두께를 낮추는 결과를 가져옵니다.



PART 1) LNG & LPG PIPE INSULATION


LNG & LPG PIPE INSULATION
LNG & LPG PIPE INSULATION


[LNG & LPG PIPE INSULATION]

원액: 주입타입 PPG & MDI를 연속 발포 라인 및 금형을 통하여 우레탄폼 블록을 성형

적용: LNG & LPG 등의 PIPE LINE과 같은 치수 안정성 및 진동의 저항/마찰계수를 요구하는 표면에 적용

범위: LNG & LPG 영하 -163℃까지 적용되며 두께 450mm 까지 시공 가능


INSULATION_1LAYER
1LAYER 에어로젤 적용

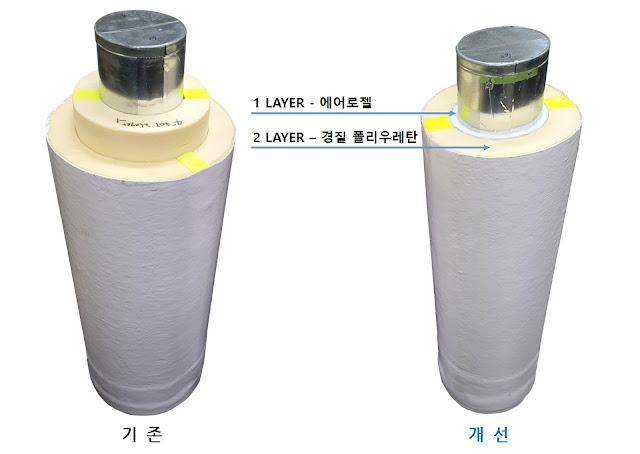

INSULATION_두께비교
결과, 열전도율은 낮아지며 두께는 감소

INSULATION_우레탄폼 컷팅
LONG ELBOW & SHORT ELBOW 경질 우레탄폼 3D 와이어 컷팅








ㅇㅇㄴㅁㅇㄴㅁ





















INSULATION_신규아이템
INSULATION_신규아이템
신규아이템을 개발, 열전도율 대비 두께 감소 및 2단 적층 작업을 1단 적층 작업으로 간소화하여 시공비용 및 시간 절감

INSULATION_소재개발
INSULATION_소재개발
다양한 소재를 개선/개발하여 원가절감 및 경쟁력을 확보

INSULATION_YARN 1LAYER
[YARN MAT 적용] MAT 변경으로 1LAYER 시공 완성 및 30% 원가절감 & 품질향상

INSULATION_YARN GEL COAT
[YARN MAT 적용] GEL COAT를 적용하여 표면 품질이 매우 우수

LNG FGSS LINE 초저온 INSULATION
LNG FGSS LINE 초저온 INSULATION

LNG LIQUID & VAPORIZER LINE HEATER SKID UNIT
LNG LIQUID & VAPORIZER LINE HEATER SKID UNIT

LNG 벙커링 LIQUID & VAPORIZER 3D 모델링
LNG 벙커링 LIQUID & VAPORIZER 3D 모델링

LNG BOG COOLER UNIT 초저온 INSULATION
LNG BOG COOLER UNIT 초저온 INSULATION

INSULATION Offshore Korea (BEXCO)
INSULATION Offshore Korea (BEXCO)
LNG 초저온 INSULATION 기자재 전시회 - Offshore Korea (BEXCO)


PART 2) LNG & LPG TANK SPRAY INSULATION

LNG & LPG TANK SPRAY INSULATION
LNG & LPG TANK SPRAY INSULATION


[LNG & LPG TANK SPRAY INSULATION]

원액: 발포타입 PPG & MDI 발포장비를 통하여 분사/발포하여 경질 우레탄폼을 양생

적용: LNG & LPG TANK형 저장공간 외부표면 SPRAY INSULATION 및 밀폐된 내부 공간에 우레탄 주입 적용

범위: 우레탄 원액 안정화에 따른 당사 SPEC은 LNG FUEL TANK 기준으로 두께 300~450mm 까지 시공 가능


CRYOGENIC TANK SPRAY INSULATION
CRYOGENIC TANK SPRAY INSULATION


STEP 1) Primer spray (탱크표면 프라이머 스프레이)

STEP 2) Polyurethane foam spray (폴리우레탄폼 스프레이)

STEP 3) Polymeric coating (폴리머릭 코팅 = 프로텍션 코팅)


[PPG & MDI 스프레이 원액 개발]

PPG & MDI 스프레이 원액 개발
PPG & MDI 스프레이 원액 개발


[우수한 발포장비 운용]

우수한 GRACO 발포 스프레이 장비 운용
미국 GRACO 社 발포 스프레이 장비 운용


우수한 발포장비 D-GUN 운용
우수한 발포장비 FUSION GUN 운용
D-GUN & FUSION GUN 운용





삼건세기(주)는 수처리 및 배관 코팅 분야에서 최고의 기술력과 서비스로 고객을 만족 시켜드리는 친환경 수처리 전문 글로벌 기업입니다.



발주 문의

삼건세기(주) 055-338-3030
